Создание в доме качественной системы отопления – важный и ответственный момент. В последнее время все большее количество людей отказывается от стандартных радиаторов, а предпочитают им водяные напольные конвекторы. О том, что представляют собой такие системы отопления и какие особенности и виды они имеют, мы и поговорим ниже.

Напольный водяной конвектор – это один из самых популярных видов отопления в частных домах сегодня. Отечественные и зарубежные производители предлагают сегодня самые разнообразные модели, которые отличаются друг от друга внешним видом и мощностью, но принцип работы у них одинаковый.

Корпус водяного напольного конвектора представляет собой оцинкованный прямоугольник. Внутри него расположены специальные трубы, их количество в зависимости от модели может быть в диапазоне от 1 до 3. Они-то и являются теплообменниками.

Водяные конвекторы отопления: виды правила выбора и популярные модели Водяные конвекторы отопления: виды правила выбора и популярные модели Водяные конвекторы отопления: виды правила выбора и популярные модели

Трубы помещают в специальный защитный кожух. А сами они изготовлены либо из латуни, либо из меди. Именно эти металлы имеют наилучший показатель теплопроводности.

Тепло расходится по комнате очень быстро, а все благодаря быстрому распространению нагретых масс воздуха. В корпусе прибора по его бокам установлены специальные гофрированные трубки, именно через них воздух и попадает внутрь корпуса, где быстро нагревается под воздействием тепла труб. Они в свою очередь греются за счет теплой воды, залитой внутрь системы.

Прогретые массы воздуха выходят в помещение через переднюю часть конвектора, в которой для этого установлена специальная решетка. То есть, проще говоря, в трубы внутри кожуха заливается вода и при включении конвектора она нагревается.

Воздух внутри корпуса прогревается и выходит наружу, а холодный поток вновь попадает во внутрь и так до тех пор, пока температура в помещении не станет одинаковой.

Здесь стоит отметить, что такая система позволяет поддерживать комфортную температуру в помещении не только в сам отопительный сезон, но и в межсезонье.

Водяные конвекторы отопления: виды правила выбора и популярные модели Водяные конвекторы отопления: виды правила выбора и популярные модели Водяные конвекторы отопления: виды правила выбора и популярные модели

Полное прогревание помещения происходит довольно быстро в течение 15-20 минут.

Большим плюсом является и то, что такая быстрая и эффективная работа напольного водяного конвектора выполняется практически бесшумно. Измерения показали, что звук, издаваемый прибором, не превышает 20 децибелов.

В настоящее время все водяные конвекторы различных производителей подразделяются на три большие группы, которые отличаются друг от друга типом циркуляции воздуха.

  • Водяной напольный конвектор с естественной вентиляцией. Такой прибор считается простейшим в установке и работе. Здесь воздух попадает в корпус прибора через нижнюю его часть, прогревается теплоносителем и выходит наружу через радиаторную сетку. То есть циркуляция воздуха полностью естественная. Специалисты настоятельно рекомендуют использовать этот тип водяного конвектора для отопления небольших помещений. Лучше использовать эту модель не постоянно, а от случая к случаю. Стоит отметить, что такие приборы являются и самыми бюджетными.

Водяные конвекторы отопления: виды правила выбора и популярные модели Водяные конвекторы отопления: виды правила выбора и популярные модели

  • Модель с принудительной циркуляцией. Такие конвекторы называют приборами с вентилятором. И, действительно, внутри их корпуса, рядом с защитным кожухом с теплоносителем расположен небольшой компактный вентилятор. Именно его наличие позволяет в разы увеличить скорость циркуляции воздуха в помещении, то есть такой водяной напольный отопительный прибор позволяет прогревать воздух в помещении не только в несколько раз быстрее, но и эффективнее. Такие модели идеально подходят для постоянного использования и позволяют отапливать даже комнаты с площадью до 70 квадратных метров. При этом комфортная температура в помещении достигается в течение максимум получаса.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Как правило, модели водяных конвекторов этого типа стоят примерно в два, а то и в три раза дороже, чем те приборы, в которых естественная циркуляция воздуха.

  • Конвекторы с адаптированной циркуляцией воздуха. Такие отопительные приборы являются своего рода ноу-хау, об их существовании сегодня вообще мало кто знает. Принцип же их работы довольно прост. Они оснащены специальным электродвигателем, который повышает в разы мощность самого конвектора и, следовательно, увеличивает скорость циркуляции воздушных масс в нем.

Есть две разновидности таких напольных водяных конвекторов:

  • работающие от постоянного тока;
  • функционирующие от переменного тока.

Необходимо выбирать модели, относящиеся к первой категории. Они не только более безопасны в использовании, но и потребляют почти на 80% меньше электроэнергии, нежели их аналоги, работающие от переменного напряжения.

Стоимость таких водяных конвекторов довольно высока. Но специалисты рекомендуют устанавливать их только в тех помещениях, уровень влажности в которых постоянно превышает отметки в 75%.

Сегодня напольные водяные конвекторы находятся на пике популярности.

Поэтому неудивительно, что многие иностранные и отечественные производители предлагают такие конвекторы своим покупателям.

Для того чтобы не ошибиться с выбором и приобрести действительно качественные отопительные системы, в первую очередь необходимо изучить перечень производителей.

  • Немецкий бренд Kermi сегодня является лидером продаж. В ассортименте производителя представлены модели, имеющие как нижнее, так и боковое подключение. Помимо этого, компания занимается производством и напольных водяных конвекторов всех трех типов циркуляции воздуха. Каждая модель оснащена специальными датчиками регулирования температуры, что позволяет создать в помещении максимально комфортный микроклимат. В ассортименте представлены и модели конвектора, которые имеют специальный теплосберегающий экран, который помогает при минимальных затратах с комфортом и легкостью отапливать даже помещения, площадь которых более 80 квадратных метров. Форма, внешний вид и мощность каждого водяного конвектора порадуют даже самого притязательного покупателя.
  • Jaga – это товары уже бельгийского бренда. Широкий модельный ряд с разнообразием форм, материалов корпуса и его расцветок. Каждый напольный конвектор характеризуется долговечностью и высоким уровнем безопасности, стильным внешним видом, доступной ценой и простотой подключения. Большая часть таких напольных водяных конвекторов оснащена не только клапаном для сброса воздуха, но и специальным термостатом. Главной особенностью является использование специальной технологии в изготовлении прибора.

Именно благодаря ей расход воды в ходе эксплуатации снижается почти на 2/3.

  • Чешская компания Minib также радует покупателей своим широким ассортиментом водяных конвекторов. Модели представлены в двух видах – с естественной или принудительной конвекцией.

Дизайн всех конвекторов строго классический – прямоугольный короб. Зато цветовая палитра весьма обширна. Можно приобрести прибор белого, зеленого, жемчужного или любого другого цветов.

Немаловажным достоинством является эффективная и мощная работа таких чешских конвекторов. При любом понижении температуры воздуха прибор начинает работать усиленно. Поэтому, используя конвектор водяной чешского бренда Minib, можно с легкостью отопить даже самые большие помещения.

Нельзя не сказать несколько слов и о напольных водяных конвекторах российского производства. Лучшими производителями, по мнению специалистов и покупателей, являются такие компании.

  • VARMANN. Именно эта компания в России считается лидирующей по производству систем отопления, охлаждения и вентиляции. Водяные конвекторы этого бренда безопасны, эффективны, доступны по цене и имеют стильный и современный дизайн. Управлять такими приборами легко и просто, а их использование позволяет отапливать даже помещения площадью до 100 квадратных метров. В ассортименте бренда представлены конвекторы как с естественной, так и с принудительной циркуляцией воздуха.
  • КЗТО «Радиатор» – это водяные конвекторы для тех, кто владеет помещениями большой площади, а также ценит необычный и стильный дизайн. Отопительные приборы этого бренда стильные, современные, мощные и, конечно же, долговечные. Именно напольные водяные конвекторы этого производителя подходят как нельзя лучше для установки в помещениях с повышенными санитарными требованиями.

Поэтому если необходимо приобрести напольный водяной конвектор отопления, то в первую очередь необходимо изучить ассортимент именно этих брендов.

Так можно быть уверенным в том, что покупка будет полезной и долговечной.

Но мало просто узнать, на товар какого производителя стоит обращать внимание в первую очередь. Необходимо помнить и о еще нескольких важных критериях выбора.

  • Тип отопления в помещении – автономное или централизованное. В первом случае мощность давления не должна быть выше 4 бар, а во втором не меньше 8 и не больше 14 бар.
  • Необходимая температура в помещении, а также наличие в ней постоянно работающих электроприборов. Дело в том, что каждый прибор в процессе своей работы выделяет определённый объем тепла. Выбор мощности самого водяного конвектора должен осуществляться в соответствии с учетом показателя этой теплоотдачи.
  • Уровень влажности в помещении. От этого показателя зависит и тип приобретаемого конвектора – с принудительной конвекцией или же с адаптированной.
  • Отапливаемая площадь – важный фактор, который оказывает непосредственное влияние на то, чтобы решить – необходимо ли приобретать водяной конвектор с естественной циркуляцией или же с искусственной.

Осуществляя выбор этого отопительного прибора, необходимо также помнить о правилах выбора самого конвектора.

  • Теплообменник помещен в защитный кожух, а сам изготовлены из меди, латуни либо их сплава. От моделей со стальными трубами лучше всего отказаться – они плохо проводят тепло.
  • Внешний корпус должен быть стальным либо изготовленным из любого другого прочного и долговечного материала, которому коррозия не страшна.
  • Все грани водяного конвектора должны быть ровными, не имеющими сколов и зазубрин.

Также необходимо отдавать предпочтение тем приборам, на которые сам изготовитель дает гарантийный срок минимум на 5 лет.

Водяные напольные конвекторы – это довольно простые в установке приборы.

Справиться с их монтажом можно и самостоятельно, главное – четко следовать инструкции, прилагаемой производителем и использовать только рекомендуемые им крепежные элементы.

В целом же конвекторы устанавливают на специальные ножки, которые идут в комплекте с самим прибором. Рекомендуемое место установки указывается самими изготовителем. Важно в процессе работы соблюдать следующие правила:

  • монтаж конвектора должен производиться только в горизонтальном положении, ровность проверяют строительным уровнем;
  • высота нахождения короба от пола – не менее 26 см;
  • фиксация конвектора должна быть жесткой и надежной, использовать необходимо крепежные элементы, прилагаемые производителем;
  • лучше всего, чтобы теплообменник был подальше расположен от окна, исключение – создание тепловой завесы именно в оконном проеме и вблизи него;
  • все распределительные трубы и гибкие шланги должны обязательно быть в жёсткой металлической оплетке;
  • при монтаже важно обращать внимание на то, чтобы края желоба не были деформированными.
Читайте также:  Гидравлический расчет газопровода среднего давления

В первую очередь проводят разметку пола, а также определяют высоту и место крепления самого конвектора. Затем ножки прибора монтируются в пол крепежными элементами.

Соединяя резьбу, важно не нарушить ее и не сорвать, но при этом соединить герметично во избежание протечек. В этом случае идеальным вариантом станет использование динамометрического ключа.

Соблюдение этих простейших правил монтажа и четкое соблюдение инструкции производителя позволят установить напольный водяной конвектор быстро и правильно. И самое главное – в дальнейшем его можно будет использовать долго и безопасно.

Обзор напольных водяных конвекторов смотрите далее.

Как выбрать водяной конвектор отопления

Системы отопления с классическими радиаторами могут обогревать помещение в двух вариантах – с помощью конвекции и теплового излучения.

Если же говорить про водяные конвекторы отопления, то они греют только за счет естественной конвекции, обеспечивая циркуляцию теплых масс воздуха в помещениях. Достигается быстрый и эффективный обогрев комнат.

Что представляют собой водяные конвекторы и как они устроены? Поговорим об этом в рамках нашего обзора.

Также мы рассмотрим:

  • принципы работы водяных конвекторов;
  • разновидности устройств;
  • характеристики и свойства этого отопительного оборудования;
  • принципы монтажа.

После прочтения материала вы получите все необходимые знания о данных устройствах.

Классические радиаторы нагревают стены и окружающие предметы, тем самым обогревая жилые помещения. Для того чтобы повысить эффективность, их изготавливают с оребрением, благодаря которому создается конвективный поток воздуха.

В результате этого повышается скорость обогрева частных домов и квартир. Тепло в радиаторы доставляется с помощью нагретого теплоносителя – чаще всего это обычная водопроводная вода.

В помещение оно поступает через конвекционные ребра и в виде теплового излучения.

Водяные конвекторы отопления: виды правила выбора и популярные модели

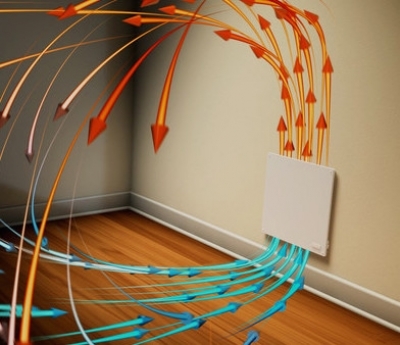

Принцип конвекции очень прост — нагретый воздух поднимается вверх, а на его место приходит холодный.

Конвекция хороша тем, что она обеспечивает быстрый прогрев помещений любого типа. Нагретые воздушные массы, поднимаясь к потолку, вытесняют холодный воздух снизу, заставляя его проходить через конвекторы.

Благодаря этому результаты работы отопительной системы становятся заметными буквально через полчаса после включения отопления.

При этом классическая батарея отопления не может похвастаться аналогичными результатами.

Принцип действия водяных конвекторов отопления очень прост. Протекающий через них теплоноситель нагревает стальные пластины оребрения. Нагреваясь, он стремится вверх, а на его место поступает следующая порция воздуха. Здесь работают чистые законы физики, обеспечивая качественный обогрев жилых помещений. Процедура нагрева осуществляется абсолютно бесшумно, не тревожа домочадцев.

В некоторых водяных конвекторных обогревателях имеются встроенные вентиляторы, позволяющие организовать принудительную конвекцию с целью более быстрого прогрева помещений.

Как устроены водяные конвекторы отопления? Внутри них мы найдем:

  • стальную или медную трубу – через нее протекает теплоноситель;
  • оребрение – оно отвечает за нагрев воздушных масс;
  • узлы подключения – с их помощью выполняется соединение самих устройств с водяной отопительной системой.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Как вы видите, в устройстве этого прибора нет ни чего сложно: теплообменник с узлами подключения, закрытые корпусом.

Дополнительно устанавливаются терморегуляторы и спускники воздуха – первые позволяют отрегулировать степень нагрева, а вторые служат для удаления воздуха из отопительной системы. Устройство конвекторов очень простое, а их миниатюрность не позволит испортить интерьер жилых или рабочих помещений.

Сфера применения водяных конвекторных обогревателей крайне широка. Они используются для обогрева частных домовладений, квартир в многоквартирных домах, офисных, административных и производственных помещений. Вот перечень их преимуществ:

  • такие приборы отопления обеспечивают быстрый прогрев – по скорости прогрева они выигрывают перед обычными батареями;
  • высокая эффективность – сами обогреватели отдают воздушным массам более 95% поступающего тепла;
  • компактность – благодаря небольшим размерам эти отопительные приборы могут использоваться в помещениях с панорамным остеклением, не портя внешний вид.

Это универсальное отопительное оборудование для любых помещений.

Уход за конвекторами отопления очень простой – их нужно периодически очищать от пыли, которая накапливается на элементах оребрения. Здесь пригодится пылесос, обеспечивающий хорошее всасывание. Уход снаружи сводится к простому удалению пыли влажной тряпочкой. Внутренняя очистка осуществляется минимум пару раз в месяц, что препятствует накоплению большого количества загрязнений.

Отсутствие надлежащего ухода за приборами отопления приведет к накоплению большого количества пыли – естественная конвекция разнесет ее по всему помещению, что не прибавит здоровья аллергикам.

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Водяные конвекторы отопления: виды правила выбора и популярные модели

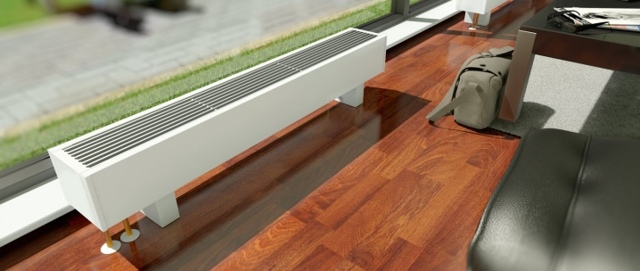

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи.

Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев.

Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Водяные конвекторы отопления: виды правила выбора и популярные модели
Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично.

Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке.

Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны.

Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа.

Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью.

Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома.

Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен.

Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Водяные конвекторы отопления: виды правила выбора и популярные модели

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м.

Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое.

Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Производители водяных конвекторов отопления из России – ТЗПО, «Бриз», «КЗТО Радиатор», «Конрад», Varmann, «Изотерм», НББК, «Вилма» и Technoheat.

При установке водяных конвекторов отопления необходимо учитывать расстояние до полов – внизу располагаются отверстия, которые должны быть открытыми. Оптимальное расстояние до напольного покрытия составляет 20-25 см. Зазор между приборами и подоконниками варьируется от 10 до 30 см. Также необходимо учитывать небольшой зазор между задней стенкой и стеной здания – достаточно оставить 5 см.

Читайте также:  Звукоизоляция перегородок: что это, виды, материалы, варианты сочетаний, способы установки своими руками

Водяные конвекторы отопления: виды правила выбора и популярные модели

Если есть возможность, то обязательно прокладывайте трубы отопления в полу, тогда установленные позже сами обогреватели буду выглядеть намного эстетичней.

Подводка труб зависит от модели выбранных конвекторов – она может быть боковой или нижней. В зависимости от этого прокладываем трубы, которые будут выходить из стен или полов. Последний вариант более предпочтителен, так как появляется возможность почти полностью спрятать все трубы – такая схема получается более аккуратной.

Конвекторы устанавливаются в строго горизонтальном положении – правильность монтажа контролируется с помощью строительного уровня. Также не забываем о надежной фиксации оборудования, чтобы оно не оторвалось под собственной тяжестью. Выполняя монтажные работы, необходимо соблюдать осторожность и не допускать физических нагрузок на конвекторы во избежание их поломок.

Для внутрипольных и цокольных конвекторов создаем ниши – они предусматриваются планом строительства. Обратите внимание на то, чтобы габариты ниш были на 3-4 сантиметра больше, чем габариты самих приборов.

Также следует оставить зазор для более удобного подключения оборудования.

После укладки напольного материала внутрипольные обогреватели маскируются декоративной решеткой, из которой будет подниматься теплый воздух.

Конвекторы водяного отопления – виды правила выбора и популярные модели

  • Постоянное развитие систем отопления привело к появлению новых более функциональных устройств, которые поучили название конверторы. Они вытеснили классические радиаторы из помещений, в которых:
  • Наибольшее распространение получил водяной конвектор отопления, характеризующийся простотой, экономичностью и надежностью.
  • Классический конвектор представляет собой трубу, которая оснащена многочисленными небольшими по толщине ребрами. Примечательно, что основные составные элементы подобного устройства изготавливаются из различных материалов:

Между водяным конвектором и классическим радиатором отопления очень много общего. Оба устройства предназначаются для обогрева помещений, используя циркулирующий жидкий теплоноситель, как правило, воду. Основное различие заключается в принципе функционирования устройств:

Принцип работы базируется на естественной конвекции. Холодный воздух, опускаясь вниз и поступает внутрь прибора, забирает тепло у нагретых жидкостью алюминиевых пластин и медной трубы. Одновременно он выталкивает теплые и более легкие воздушные массы, которые наоборот устремляются вверх. Таким образом обеспечивается беспрерывный воздухообмен.

Любой водяной конвектор отопления помещается в прямоугольный корпус, который выполняется из нержавеющей стали. Сверху располагается решетка, которая может быть съемной или цельной. Современные модели производители оснащают заслонками, дающими возможность регулировать потоки.

Необходимо убедиться, что пластины, разогреваемые медной трубой, плотно к ней прилегают Зазоры, даже небольшие, существенно скажутся на мощности устройства.

Возмоно вас так же заинтересует статья о том как своими руками сделать регистр отопления

Помимо водяных конвекторов рынок богат газовыми и электрическими моделями. Первые не получили широкого распространения, так как нуждаются в дополнительном обустройстве дымохода. При установке вторых значительно увеличиваются траты на электроэнергию.

Водяные конвекторы более просты и надежны. Они легко устанавливаются, несложны в эксплуатации и обладают рядом весомых преимуществ:

Рынок предлагает широкое многообразие водяных конвекторов отопления, что предоставляет возможность каждому хозяину выбрать устройство, удовлетворяющее его требованиям. Делить конвекторы принято по двум признакам:

Принудительные конвекторы – установки, у которых циркуляция воздушных происходит под действием механической силы. Внутри монтируется маломощный низковольтный (как правило 12 В) вентилятор. Он не потребляет много электроэнергии, однако поблизости необходимо побеспокоиться о наличие источника питания.

Естественные конвекторы не оснащаются дополнительными нагнетающими устройствами и движение воздушных потоков происходит естественным способом. Холодные массы, опускаясь вниз и обладая больше плотностью, выталкиваю теплые, которые приподнимаются, остывают, опускаются и вновь сменяют только что нагретые.

Конвекторы с принудительной циркуляцией воздуха можно использовать как основные отопительные приборы. Естественная циркуляция обладает небольшой производительностью, поэтому устройства, работающие по данному принципу, принято использовать в качестве дополнительных отопительных элементов или для образования воздушной теплой завесы перед окнами или дверями.

Наибольшее распространение получили настенные и напольные (внешние) устройства, которые не прячутся в определенные поверхности. Они могут иметь торцовое или боковое подключение, которое каждый выбирает индивидуально. Современные модели отличаются превосходным дизайном, прекрасно сочетаются с любым интерьером.

Широкую востребованность приобретают встраиваемые конвекторы среди владельцев небольших квартир или в помещениях с высоким уровнем влажности. Основными их составляющими являются:

Они забирают холодный воздух около половой поверхности, разогревают и направляют наружу. Одновременно высушивая массы, они уменьшают уровень влажности.

Встраиваемые конвекторы обладают многочисленными преимуществами. Существенным недостатком можно назвать лишь стоимость. За комфорт приходится платить.

Выбирая водяной конвектор отопления, необходимо учитывать несколько важных критериев. От них будет зависеть удобство использования устройства, надежность, безопасность и т. д.

В первом случае для запуска конвертера каждый раз придется подходить непосредственно к устройству для его включения или выключения. Во втором это можно будет сделать на расстоянии.

Важная характеристика – мощность устройства. Чем выше данное значение, тем быстрее будет разогреваться воздушный поток, а в помещении теплеть. Многие потенциальные покупатели считают, что мощный прибор будет доставлять некоторые хлопоты в виде шума. Не самые дешевые качественные модели данного недостатка лишены и абсолютно бесшумны.

Не все устройства оснащены столь полезным дополнительным элементом, как термостат. Однако он очень полезен и практичен. Контролируя текущую температуру, он сам может определять, когда нужно отключить устройство, а когда включить. Главное его предназначение – предотвратить перегрев.

На ровне с мощностью не менее важным является нагревательный элемент. Он представляет собой трубку, в которой циркулирует теплоноситель. Основная его характеристика – площадь, контактирующая с окружающей средой. Чем она больше – тем выше будет производительность выбираемой модели.

Следует обратить внимание на корпус, так как приобретаемый прибор должен не только обогревать помещение, но и максимально гармонично вписываться в интерьер, быть прочным. Наибольшее распространение получили стальные модели.

Еще один из рассматриваемых вопросов – вариант размещение. Выбрать напольное, настенное или встраиваемое устройство каждый должен самостоятельно. Самое важное, чтобы конвектор не загромождал пространство и не мешал.

Водяные конвекторы отопления — 135 фото, принцип действия и правила выбора

Постоянное развитие систем отопления привело к появлению новых более функциональных устройств, которые поучили название конверторы.

Они вытеснили классические радиаторы из помещений, в которых:

  • Постоянная высокая влажность
  • Две и более стены граничат с улицей
  • Большая площадь
  • Нет возможности провести качественную теплоизоляцию поверхностей

Наибольшее распространение получил водяной конвектор отопления, характеризующийся простотой, экономичностью и надежностью.

  • 1 Видео по внутреннему устройству и монтажу
  • 2 Положительные и отрицательные стороны
  • 3 Классификация водяных конвекторов 3.1 Способ и рекомендации по установки
  • 3.2 Критерии выбора оборудования

Классический конвектор представляет собой трубу, которая оснащена многочисленными небольшими по толщине ребрами. Примечательно, что основные составные элементы подобного устройства изготавливаются из различных материалов:

  1. Ребра – алюминий
  2. Основная труба – сталь

Между водяным конвектором и классическим радиатором отопления очень много общего. Оба устройства предназначаются для обогрева помещений, используя циркулирующий жидкий теплоноситель, как правило, воду. Основное различие заключается в принципе функционирования устройств:

  1. Радиатор отопления излучает тепло
  2. Конвектор разогревает и направляет в помещение теплые потоки

Принцип работы

базируется на естественной конвекции. Холодный воздух, опускаясь вниз и поступает внутрь прибора, забирает тепло у нагретых жидкостью алюминиевых пластин и медной трубы. Одновременно он выталкивает теплые и более легкие воздушные массы, которые наоборот устремляются вверх. Таким образом обеспечивается беспрерывный воздухообмен.

Любой водяной конвектор отопления помещается в прямоугольный корпус, который выполняется из нержавеющей стали. Сверху располагается решетка, которая может быть съемной или цельной. Современные модели производители оснащают заслонками, дающими возможность регулировать потоки.

Необходимо убедиться, что пластины, разогреваемые медной трубой, плотно к ней прилегают Зазоры, даже небольшие, существенно скажутся на мощности устройства.

Возмоно вас так же заинтересует статья о том как своими руками сделать регистр отопления

Принцип работы конвекторов и отличия от радиаторов

Хоть визуально конвекторы и похожи на радиаторы, то в особенности своей работы кардинально отличаются. Радиаторы по основе своей работают по принципу излучения (чугунные на 90% излучают тепло). Водяные конвекторы отопления работают по принципу конвекции – то есть забирают в себя холодные потоки воздуха и извлекают уже теплые. Все работает естественным способом.

Плюсы водяных конвекторов по сравнению с радиаторами

  • Быстро прогревают помещение. Буквально за 5 минут и у Вас уже тепло. Радиаторы в среднем затрачивают на этот процесс 1 час.
  • Более равномерный прогрев помещения. За счет постоянного движения потоков воздуха прогрев происходит более равномерно.
  • Долгий срок службы. До 50 лет, если говорим про медно-алюминиевые конвекторы
  • Могут встраиваться в пол. Отличное решение для больших окон
  • Имеют цельную конструкцию. Меньше шансов протечки
  • Отдают тепло уже от 35 градусов теплоносителя. Радиаторы же начинают работать от 65 градусов
  • Внешний корпус чуть теплый. Минимизируется вероятность получения ожога.

Минусы водяных конвекторов

  • Из-за своего принципа работы достаточно быстро остывают
  • Стоят значительно дороже радиаторов. В среднем в 1,5-2 раза
  • Теплообменники довольно нежные. Большой шанс помять конструкцию

В потреблении тепла, что конвекторы, что и радиаторы практически идентичны. Правда у конвекторов есть плюсы в виде использования погодозависимой автоматики. Это порой позволяет сэкономить от 15%.

Описание основных принципов конвекции

Нагретый воздух становится легче и потому поднимается, а охлажденные потоки газов опускаются. Это принцип конвекции, который существует в природе и по нему работают все конвекционные приборы вне зависимости от энергоносителя, источника тепла. Эффективность перемещения теплого газа позволяет быстро прогревать пространство, поддерживать определенный температурный режим длительное время.

Как осуществляется прогрев помещений:

  1. В радиаторы вмонтирован элемент нагрева большой площади поверхности. Это объясняет оперативность нагревания потоков газа.
  2. Воздух поднимается из радиатора, на его место поступает холодный газ из нижней части комнаты.
  3. Замещение потоков помогает поддерживать циркуляцию, за счет чего достигается оптимальный баланс нагрева.
Читайте также:  Как выбрать газовый обогреватель для дачи: уличный прибор

В продаже есть элементы, получающие питание от электричества, газа; водяные работают за счет циркуляции горячего теплоносителя.

Виды водяных конвекторов отопления

Настенные конвекторы водяного отопления

  Комбинированные системы отопления частных домов схемы

Внешне практически ничем не отличаются от радиаторов, если смотреть на наружную часть. Если же вскрыть корпус, то увидим совсем небольшой теплообменник, а все остальное будет просто корпус, который выполняет аэродинамическую функцию (по заявлением производителей) и усиливает движение тепловых потоков.

Устройство теплообменника в водяном конвекторе отопления представляет из себя медную трубку (если рассматривать медно-алюминиевые варианты), через которую продеты медные пластины с ребрением. Эти пластины отвечают за дополнительный съем тепла.

  • За счет такого устройства конвектор содержит всего 0,4 литра теплоносителя в одном киловатте мощности.
  • У настенных конвекторов самая большая теплоотдача, по сравнению с другими вариантами исполнения.
  • Сам конвектор имеет цельную конструкцию и подбирается по габаритам и мощностям для каждого помещения.

Встраиваемый в пол водяной конвектор

По другому его называют еще внтурипольным конвектором. Лучшее устройство для отсечения холодных зон больших окон. По своему устройству повторяют настенные конвекторы с той лишь разницей, что все исполнено в горизонтальном виде.

Особенности встраиваемых в пол конвекторов

  • Бывают с естественной и принудительной конвекцией. Конвекторы с вентиляторами выполняют функцию основного отопления. Обычные же служат для дополнения основного альтернативного отопления.
  • Одни из самых дорогих приборов отопления. 1 Квт может достигать стоимость 30000 рублей за штуку
  • Имеют слабую мощность. Поэтому часто комплектуются дополнительным вентилятором для усиления конвекции.

Особенностью является решетка, которая защищает теплообменник и выполняет декоративную функцию. Может изготавливаться из чего угодно: алюминия, стали, дерева, камня и других материалов.

Если видите такие приборы в каких-то помещениях с большими окнами, знайте, застройщик скорей всего основательно подошел к обогреву своих владений.

Напольные водяные конвекторы отопления

По сути тоже самое, что и встраиваемые в пол конвекторы. Разница лишь в том, что не монтируются в пол, а находятся на его поверхности. Имеют большую мощность, чем внутрипольные собратья.

Достоинства и недостатки отопления конвекторного типа

К плюсам сетей относят:

  • оперативный нагрев помещений разной площади;
  • возможность обустройства тепловой завесы перед окнами, входной группой;
  • за счет малого объема теплоносителя батареи немного весят, поэтому доступен настенный монтаж;
  • разнообразие типоразмеров устройств;
  • большой выбор моделей встраиваемого вида;
  • приборы выпускаются в эстетически привлекательном исполнении.

Важно! Степень накаливания стенок не более +45 С, поэтому ожогов от радиаторов не бывает. Оборудование относится к пожаробезопасному, показано для монтажа в детских комнатах, помещениях специального назначения.

Недостаток только один – высушивание воздуха, поэтому лучше позаботиться о наличии увлажнителей. Также следует знать, что циркуляция потоков приводит к подъему пыли, а в строениях с высокими потолками заметна значительная разница между слоями газов вверху и внизу.

Электрические ТЭНы с терморегулятором для котлов отопления и батарей

Другие виды водяных конвекторов

Конвекторная скамейка

Название говорит само за себя. По сути это обычная скамья, которая выполняет дополнительную функцию обогрева. Можно встретить такие в торговых центрах, автомобильных салонах, мед. центрах. В частном строительстве используются довольно редко.

Теплый конвекторный плинтус

Тот же настенный конвектор водяного отопления, с той лишь разницей, что устанавливается вместо плинтуса и выполняет функцию обогрева. Достаточно дорогой и метр теплого плинтуса выдает в среднем всего 350 Вт.

Фасадные конвекторы

Интересное решение, которое встраивается прямо в окна. Выполняют главную функцию – отсечение холодных потоков воздуха от окна. Часто можно встретить в зданиях с большим остеклением. Например, торговые центры, бизнес центры.

Цокольные

Еще одна сравнительно недавняя разработка – цокольные водяные конвекторы. Такие устройства похожи на предыдущий вид тем, что они тоже устанавливаются скрыто – принципы и возможные точки установки абсолютно идентичны. За счет цокольных конвекторов можно обустроить очень надежное и совершенно незаметное отопление в любом помещении.

Любой цокольный отопительный конвектор отличается необходимостью подключения к электросети. Электричество используется для работы вентиляторов, обеспечивающих принудительную конвекцию. В конструкции цокольных конвекторов используются малошумящие вентиляторы, поэтому об устранении лишних шумов думать не придется.

Особенности монтажа и эксплуатации

Водяные конвекторы отопления работают только от принудительных систем отопления. В виду маленького протока с большим сопротивлением самотечные системы не смогут дать необходимое тепло. Да и работать скорей всего система вообще не будет.

По особенностям монтажа полностью идентичны радиаторам. Наиболее популярные варианты схем монтажа: двухтрубная и лучевая(коллекторная).

Медно-алюминиевые конвекторы могут напрямую подключаться к центральному отоплению. Единственно, срок службы может снизится в виду щелочной среды теплоносителя в системе ТЭЦ.

Конструкция

Конструкция водяных конвекторов включает в себя:

  • Необходимую для переноса теплоносителя трубу, выполненную из стали или меди;
  • Оребрение, позволяющее нагревать воздух в помещении;
  • Узлы подключения, обеспечивающие соединение устройство с отопительным контуром.

Дополнительно конвекторы оборудуются терморегуляторами и воздухоотводчиками – первые необходимы для настройки теплоотдачи системы, а вторые позволяют удалить воздух из отопительного контура.

Водяные отопительные конвекторы довольно универсальны и могут применяться в самых разных сферах. Их активно используют для отопления частных домов и квартир, офисных помещений, а также административных и промышленных построек.

Стальные конвекторы отопления

Помимо медно-алюминиевых конвекторов, существуют так же и стальные. Стоят немного дешевле. Но имеют ряд недостатков.

  • Обладают меньшей конвекцией (70% обдув, 30% излучения)
  • Нельзя подключать к центральному теплоснабжению
  • Тяжелые в виду использования стали, как основного материала
  • Имеют меньший срок службы

Как устроены данные приборы?

Водные конвекторы – это экономичные, надежные и долговечные приборы, способные передавать в помещение конвекцией до 95% теплового потока. Успешно используются как в автономных, так и в центральных системах отопления.

Состоят водяные конвекторы из таких основных конструктивных элементов:

  • корпуса (канала), выполненного из нержавейки либо оцинкованной стали, покрытой порошковыми красками;
  • защитной решетки;
  • теплообменника – медной трубы с оребрением из алюминиевых пластин;
  • узлов подключения;
  • клапана воздухоудаления.

Подключаться оборудование может к любому типу подводящих труб – в независимости от их материала и диаметра.

Водяные конвекторы отопления — рациональный выбор для помещений с большой площадью остекления и малым подоконным пространством (либо полным его отсутствием)

Водяные конвекторы отопления успешно применяются для обогрева жилых и производственных помещений (в том числе с большой площадью остекления), офисов, торговых и выставочных залов, музеев. Кроме того, устройства отлично подходят для установки в бассейнах, саунах, оранжереях, зимних садах – единственное, в данном случае следует остановиться на дренажной версии приборов.

Что касается принципа работы приборов, то название «конвектор» уже говорит само за себя: горячий воздух распределяется по помещению путем конвекции.

Передача тепла происходит благодаря нагреву воздуха, «контактирующего» с нагревательным элементом. Теплый воздух, увеличившись в объеме, через выходные решетки устройства поступает в помещение.

А его место занимает холодный. Такая «схема» нагрева абсолютно бесшумна и комфортна.

Водяные конвекторы отопления оперативно реагируют на перепады температуры: они мгновенно нагреваются, если становится холодно, и моментально прекращают нагрев, если в комнате слишком жарко

Стоит знать! Некоторые модели водяных конвекторов могут оснащаться вентилятором для повышения теплоотдачи. Вентилятор полезен также тем, что препятствует оседанию пыли на прибор.

Как подобрать конвектор?

В отличии от привычных секционных радиаторов, водяные конвекторы представлены монолитной конструкцией. В зависимости от размеров прибора и размера теплообменника мощность его может отличаться.

Для правильного подбора водяного конвектора вам нужно:

  1. Определиться с размерами прибора, которые подойдут под размер ваших окон
  2. Рассчитать примерную мощность, необходимую для помещения. Берите в расчет 100 Вт на 1 квадратный метр, либо воспользуйтесь теплорасчетными программами для более точного подсчета.
  3. Определиться с типом конвектора: стальной, медно-алюминиевый, напольный, настенный и тд.

После всего этого можно приступать к покупке.

Настенные

Модели конвекторов, предназначенные для установки на стены, отличаются очень незначительной толщиной и довольно скромными размерами в целом. Габариты устройство настенного типа могут варьироваться в определенных пределах – например, для установки под подоконниками используются достаточно высокие конвекторы, а для низких подоконников потребуются изделия соответствующей высоты.

По характеристикам и способностям прогревать помещение настенный водяной конвектор не уступает аналогам, а компактность позволяет использовать его в условиях ограниченного пространства.

Как правило, устройства данного типа применяются в жилых помещениях, офисах, закрытых торговых площадках и складских помещениях.

Помимо способности сэкономить немного места, настенные конвекторы подходят еще и для создания дизайнерского интерьера – правда, в этом случае потребуются устройства, имеющие декоративную отделку.

Можно ли подключать к центральному отоплению?

Многих интересует вопрос: можно ли подключать водяной конвектор к центральному отоплению. Не каждый, но можно. С учетом нескольких факторов:

  1. Если трубка в теплообменнике медная, конвектор можно подключать к ТЭЦ
  2. Труба в медном конвекторе небольшого диаметра. Возрастает гидравлическое сопротивление. Возможно, центральное отопление не «продавит» прибор
  3. Прибор следует подбирать со значительным запасом по мощности, так как ТЭЦ далеко не везде соблюдает нормы по температурам.
  4. Срок службы прибора немного сокращается, но все равно лет 25 он вам точно прослужит

Если захотите отопить свой дом водяными конвекторами отопления, то однозначно обратите внимание на медно-алюминиевые варианты. Каждый заказчик, которому мы поставили такие приборы, остался довольным.

Плинтусные

Водяные конвекторы плинтусного типа были разработаны сравнительно недавно и используются для создания плинтусного отопления. Такие устройства являются самыми компактными среди всех видов конвекторов.

Несмотря на крайне миниатюрные размеры, при использовании плинтусных отопительных приборов обогрев помещения получается достаточно эффективным, причем теплый воздух равномерно распределяется по всему объему комнаты.

Ссылка на основную публикацию
Adblock
detector
